产品型号：万向节传动平衡机系列产品

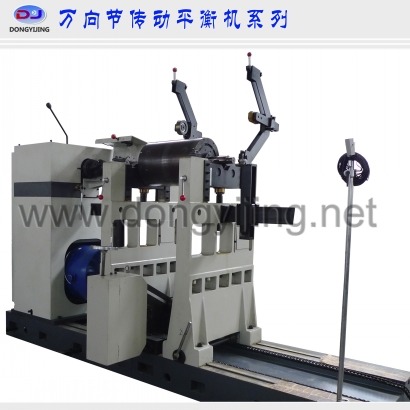

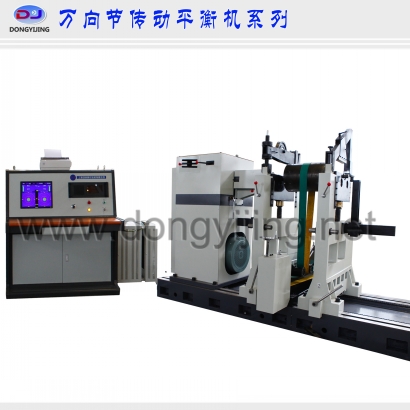

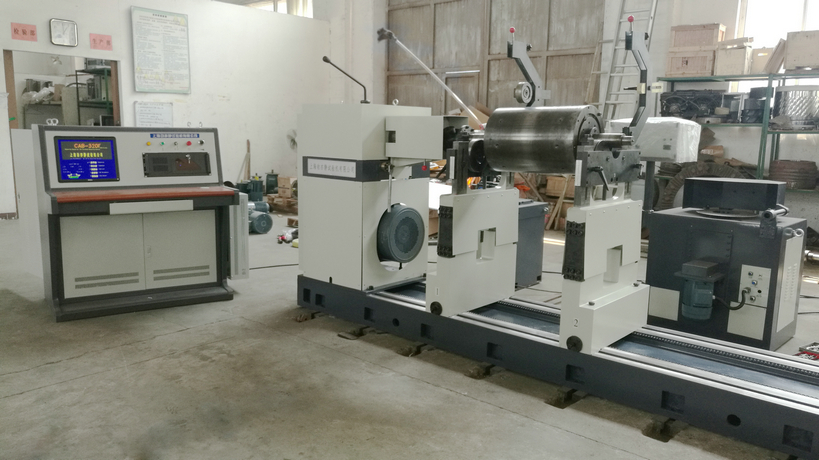

产品介绍：DH10000WX～DH50000WX型 万向节传动卧式硬支承平衡机
DH10000WX/DH20000WX/DH30000WX/DH40000WX/DH50000WX型 硬支承平衡机简介
DH10000WX～DH50000WX型主要是由高精密机械部分和先进的电气部分，组合为一体的硬支承平衡机，本系列产品是我司根据国内外核心技术自行研发、设计和制造的通用卧式万向节传动平衡机之一。是目前国际上先进的机型，应用于各类旋转工件例如：离心机转子、风机转子、离心叶轮、水泵转子、发电机转子、内燃机、烘缸、筛篮、破碎机、粉碎机、火车轮对、汽轮机、造纸机械、农业机械等行业。
本机采用万向节传动装置，万向轴可有小范围无间隙移动方便工件和万向节之间的连接。其特点具有精度高、效率高、操作方便、显示直观、测量迅速、性能稳定，转速采用变频调速装置控制等优势。
本机电测系统可配微机数字显示测量系统，也可配电脑测量系统。
严谨的生产及检验人员，确保产品的每个细节都一丝不苟。经验丰富的专业售后服务人员，随时为您提供优质、快捷、周到的服务，为您的生产提供有力保障，让您完全放心。优良的品质、完善的服务，深受国内外广大用户的青睐。
万向节传动硬支承平衡机系列技术参数 (DH10000WX/DH20000WX/DH30000WX型)：
1 | 型号 | DH10000WX | DH20000WX | DH30000WX |
2 | 工件******质量（kg） | 10000 | 20000 | 30000 |
3 | 工件******直径（mm） | φ2100 | φ2400 | φ3000 |
4 | 两支承间最小距离（mm） | 320 | 320 | 700 |
5 | 传动轴法兰至右支承中心******距离（mm） | 2600（4m床身） | 4600（6m床身） | 5500 |
6 | 滚轮支承轴颈范围（mm） | φ40～φ180，φ180～φ380 | φ40～φ180，φ180～φ400 | φ40～φ180/φ180～φ400 （配二付滚轮，配SKF轴承） |
（配二付滚轮，配SKF轴承） | ||||
7 | 平衡转速（r/min） （齿轮箱变速） | 130/220/387/616/950每级均可无级调速 | 130/220/370/600/920每级均可无级调速 | 130/223/373/609/914+每级均可无级调速（内含ZF淬火硬齿面磨齿低噪音齿轮箱） |
8 | 传动轴扭矩（N.m） | 2250 | 5000 | 7800 |
9 | 电动机功率（kW） | 30变频电机 | 75变频电机 | 90（变频电机） |
10 | 最小可达剩余不平衡度（g.mm/kg） | emar≤1 | ||
11 | 不平衡量减少率(%) | URR≥95% | ||
12 | 测量系统 | 配17＂电脑液晶屏幕显示测量系统，电控箱为琴式柜，带无级变频调速和电制动装置 | ||
注：以上系列平衡机技术参数仅供参考,具体参数及报价需要根据用户实际工件转子的情况来确定,也可特殊定制！
万向节传动硬支承平衡机系列技术参数 (DH40000WX/DH50000WX型)：
1 | 型号 | DH40000WX | DH50000WX |
2 | 工件******质量（kg） | 40000 | 50000 |
3 | 工件******直径（mm） | φ3000 | φ3000 |
4 | 两支承间最小距离（mm） | 700 | 700 |
5 | 传动轴法兰至右支承中心******距离（mm） | 5500 | 5500 |
6 | 滚轮支承轴颈范围（mm） | φ65～φ360/φ230～φ560（配二付滚轮，配SKF轴承） | φ65～φ360/φ230～φ560 （配二付滚轮，配SKF轴承） |
7 | 平衡转速（r/min）（齿轮箱变速） | 130/223/373/609/914+每级均可无级调速（内含ZF淬火硬齿面磨齿低噪音齿轮箱） | 130/223/373/609/914/1128+每级均可无级调速（内含ZF淬火硬齿面磨齿低噪音齿轮箱） |
8 | 传动轴扭矩（N.m） | 7800 | 10000 |
9 | 电动机功率（kW） | 90（变频电机） | 90（变频电机） |
10 | 最小可达剩余不平衡度（g.mm/kg） | emar≤1 | |
11 | 不平衡量减少率(%) | URR≥95% | |
12 | 测量系统 | 配17＂电脑液晶屏幕显示测量系统，电控箱为琴式柜，带无级变频调速和电制动装置 | |
注：以上系列平衡机技术参数仅供参考,具体参数及报价需要根据用户实际工件转子的情况来确定,也可特殊定制！
